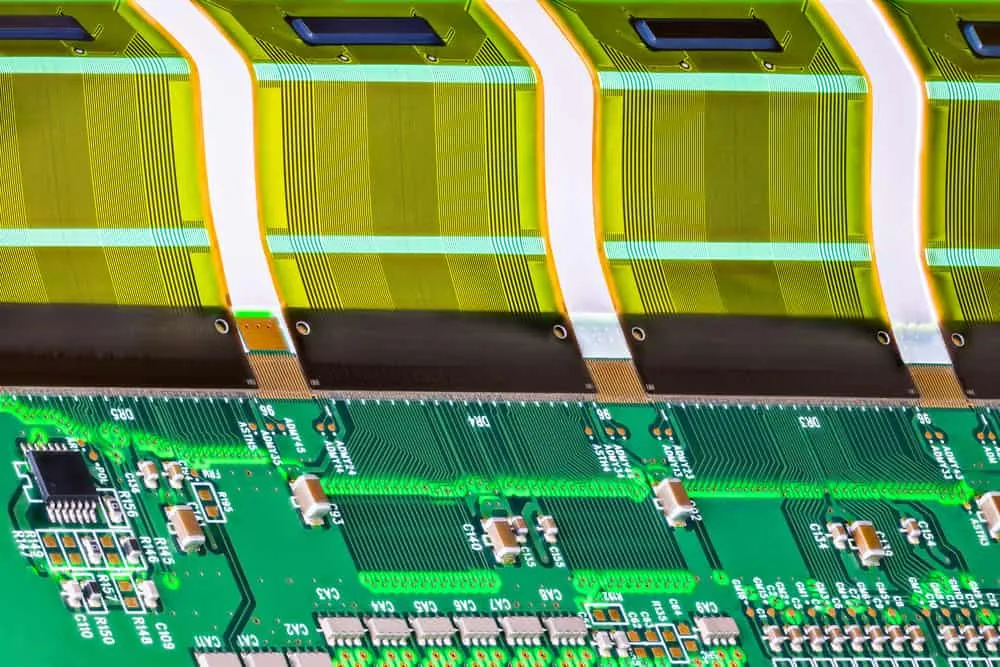

FFC vs FPC Kablolar: Esnek Devrelerde Tasarım, Üretim ve Uygulama Karşılaştırması

<h2>FFC vs FPC: 0.2 mm Pitch Konektörde %37 Hata Oranı Nedeni Bu Farktı?</h2>

<p>2025 yılında bir Türk medikal cihaz üreticisi, taşınabilir EKG cihazında kullanılan esnek bağlantıda %37 arıza oranıyla karşılaştı. İlk üretim partisinde 1200 adet FFC (Flat Flexible Cable) kullanıldı, ancak vibrasyon testlerinde 447 adet kablonun iletken kopması yaşandı. Root cause analysis yapıldığında, FFC'nin bükülme merkezinde 0.8 mm yarıçapla test edildiğinde 10.000 çevrimde kopma meydana geldiği tespit edildi. Aynı tasarıma FPC (Flexible Printed Circuit) geçildiğinde, 25 µm polyimide altlıkta 18 µm bakır ile 100.000 çevrimde hiçbir kopma görülmedi.</p>

<p>Bu vaka, özellikle IPC-6013C Class 2 ve Class 3 uygulamalarda FFC ve FPC arasındaki mühendislik farklarının hayati önem taşıdığını gösterir. FFC genellikle standart kablo montajı gibi görülürken, FPC bir PCB üretim sürecidir ve IPC-600, IPC-2223 ve IPC-A-600 standartlarına göre değerlendirilmelidir.</p>

<p>Hommer Zhao, WellPCB Baş Mühendisi: "FFC, düşük maliyetli kütlesel üretime uygundur. Ancak dinamik bükülme, yüksek sinyal bütünlüğü veya karmaşık geometri gerektiren uygulamalarda FPC, uzun vadede daha düşük toplam sahip olma maliyeti sunar."</p>

</blockquote>

<h2>FFC ve FPC Nedir? Tanımlar ve Ortak Kullanım Alanları</h2>

<p><strong>FFC (Flat Flexible Cable)</strong>: İzole edilmiş ince iletkenlerin düz bir yapıda PET (polyester) veya polyimide filmle kaplanmasıyla üretilen çok damarlı kablodur. Genellikle 0.5 mm, 1.0 mm, 1.27 mm damar aralıklarında standart olarak gelir. Konektöre soketleme (crimping) veya ZIF (Zero Insertion Force) konektöre doğrudan sokulma yoluyla bağlanır.</p>

<p><strong>FPC (Flexible Printed Circuit)</strong>: Polyimide veya PET altlık üzerine ince bakır folyo gravürlenerek oluşturulan özel üretimli esnek devre kartıdır. Damarsız bölgeler çıkarılır, lehim maskı (coverlay) uygulanır ve konektör alanları eklemleme (stiffener) ile desteklenebilir.</p>

<table>

<thead>

<tr><th>Özellik</th><th>FFC (Flat Flexible Cable)</th><th>FPC (Flexible Printed Circuit)</th></tr>

</thead>

<tbody>

<tr><td>Yapı</td><td>Paralel iletkenler + yalıtım</td><td>Gravürlenmiş bakır + polyimide</td></tr>

<tr><td>Üretim yöntemi</td><td>Rulo üretimi (mass production)</td><td>PCB tarzı üretim (panel-based)</td></tr>

<tr><td>Minimum damar aralığı</td><td>0.5 mm (500 µm)</td><td>0.2 mm (200 µm) ve altı</td></tr>

<tr><td>Minimum iletken genişliği</td><td>0.3 mm</td><td>0.1 mm (100 µm)</td></tr>

<tr><td>Tipik uygulamalar</td><td>LCD ekran bağlantıları, anakart genişleme</td><td>Tıbbi sensörler, robotik eklemler, drone kameraları</td></tr>

<tr><td>IPC standardı</td><td>IPC-6013C (Section 4.2.1)</td><td>IPC-6013C (Section 4.2.2)</td></tr>

</tbody>

</table>

<h2>Teknik Karşılaştırma: Performans, Maliyet ve Uygunluk</h2>

<h3>1. Mekanik Dayanım ve Bükülme Performansı</h3>

<table>

<thead>

<tr><th>Parametre</th><th>FFC</th><th>FPC</th></tr>

</thead>

<tbody>

<tr><td>Dinamik bükülme ömrü</td><td>5.000–15.000 çevrim</td><td>10.000–500.000+ çevrim</td></tr>

<tr><td>Minimum bükülme yarıçapı</td><td>10× kabloyu kalınlığı</td><td>5× altlık kalınlığı</td></tr>

<tr><td>Vibrasyon dayanımı</td><td>Düşük</td><td>Yüksek</td></tr>

<tr><td>Termal genleşme uyumu</td><td>Orta (PET/PVC)</td><td>Yüksek (polyimide + Cu)</td></tr>

</tbody>

</table>

<p>FFC, genellikle PET/PVC gibi daha düşük sıcaklık dayanımlı malzemelerle üretilir. Tipik çalışma sıcaklığı: -10 °C ila +80 °C. FPC’ler ise LPI (Liquid Photoimageable) kaplı polyimide (PI) ile -40 °C ila +125 °C aralığında çalışabilir. IPC-6013C, dinamik uygulamalarda minimum 15.000 çevrim isteyen tasarımlar için FPC kullanımını önerir (Section 5.4.3).</p>

<h3>2. Elektriksel Performans ve Sinyal Bütünlüğü</h3>

<table>

<thead>

<tr><th>Parametre</th><th>FFC</th><th>FPC</th></tr>

</thead>

<tbody>

<tr><td>Empedans kontrolü</td><td>Yok (±20% varyasyon)</td><td>Var (±10% kontrol, 50 Ω, 90 Ω diff)</td></tr>

<tr><td>Sinyal kaybı (1 GHz'de)</td><td>~3.2 dB/m</td><td>~1.8 dB/m (low-Dk polyimide ile)</td></tr>

<tr><td>EMI direnci</td><td>Düşük (ekran yok)</td><td>Yüksek (ekran katmanı eklenebilir)</td></tr>

<tr><td>Gürültü emisyonu</td><td>Yüksek</td><td>Düşük</td></tr>

</tbody>

</table>

<p>FPC, mikro dalga ve RF uygulamalarda tercih edilir çünkü empedans kontrolü yapılabilir. Örneğin, 1 GHz'de çalışan bir tıbbi görüntüleme cihazında, FPC ile 90 Ω diferansiyel empedans ±8% toleransla sağlanabilirken, FFC'de bu değer ±25% sapabilir. Bu, bit hata oranı (BER) üzerinde doğrudan etki yaratır.</p>

<h3>3. Üretim ve Montaj Uygunluğu</h3>

<table>

<thead>

<tr><th>Kriter</th><th>FFC</th><th>FPC</th></tr>

</thead>

<tbody>

<tr><td>Minimum üretim miktarı</td><td>1.000+ adet</td><td>100+ adet</td></tr>

<tr><td>Prototip süresi</td><td>7–10 gün</td><td>10–14 gün</td></tr>

<tr><td>AOI (Otomatik Optik Kontrol)</td><td>Sınırlı</td><td>Tamamı desteklenir</td></tr>

<tr><td>Lehimlenebilirlik</td><td>ZIF konektör ile</td><td>SMD, THT, reflow uyumlu</td></tr>

<tr><td>Onarım kabiliyeti</td><td>Düşük</td><td>Orta (kablolama değiştirilebilir)</td></tr>

</tbody>

</table>

<p>FPC, SMT üretim hattına entegre edilebilir. Örneğin, https://images.wellpcbturkey.com/SMT-Production-Line.webp görüntüsünde görülen üretim hattında, FPC'ler aynı şekilde pick-and-place makinelerine beslenebilir ve reflow fırınına girebilir.</p>

<h2>Common Mistakes: Mühendislerin Yapabileceği 5 Kritik Hata</h2>

1.Statik bükülme için FFC kullanmak, dinamik bükülme için planlamak

•FFC, yalnızca statik (bir kez bükülüp sabitlenen) uygulamalarda güvenlidir. Dinamik bükülme için FPC şarttır.

2.Empedans kontrolü gerektiren sinyallerde FFC kullanmak

•USB 2.0 (480 Mbps) veya HDMI gibi diferansiyel hatlarda FFC, sinyal yansıması ve EMI oluşturur.

3.Termal yönetimi göz ardı etmek

•FFC’lerde ısıl direnç yüksek olup, uzun süreli yüksek akım uygulamalarında ısınma ve yalıtım bozulması riski vardır.

4.Konektör uyumsuzluğu

•FFC’ler konektör tipine hassastır. 0.5 mm FFC, 0.5 mm ZIF’e tam oturmalı. 0.05 mm fazla bile köprüye neden olabilir.

5.Onarım planlamaması

•FPC’lerde hasarlı bölge lokal olarak tamir edilebilirken, FFC tamamen değiştirilmelidir. Bakım maliyeti göz ardı edilmemelidir.

<h2>FFC mi, FPC mi? Karar Matrisi</h2>

<p>Aşağıdaki tablo, hangi durumda hangi teknolojinin tercih edilmesi gerektiğini belirler:</p>

<table>

<thead>

<tr><th>Kriter</th><th>FFC Tercih Edilmeli</th><th>FPC Tercih Edilmeli</th></tr>

</thead>

<tbody>

<tr><td>Bükülme</td><td>Statik (bir kez)</td><td>Dinamik (tekrarlı)</td></tr>

<tr><td>Sinyal hızı</td><td>< 100 Mbps</td><td>> 100 Mbps</td></tr>

<tr><td>Üretim hacmi</td><td>> 5.000 adet</td><td>< 5.000 adet</td></tr>

<tr><td>Sıcaklık</td><td>< 80 °C</td><td>> 80 °C</td></tr>

<tr><td>EMI koruma</td><td>Gerekmiyor</td><td>Gerekli</td></tr>

<tr><td>Geometri</td><td>Düz, basit yol</td><td>Karmaşık, çok katmanlı yol</td></tr>

<tr><td>Maliyet duyarlılığı</td><td>Yüksek</td><td>Orta/Düşük</td></tr>

</tbody>

</table>

<h2>FPC Üretim Süreci: 7 Adımlı Mühendislik Rehberi</h2>

<p>FPC, standart PCB üretiminden farklı adımlar içerir:</p>

1.Malzeme Seçimi (Polyimide vs PET)

•PET: Düşük maliyet, düşük sıcaklık (≤ 85 °C), sadece statik uygulamalar.

•Polyimide: Yüksek dayanım, -40 °C ila +155 °C, dinamik uygulamalar. IPC-4204-21’e göre PI film kalınlığı 25–125 µm arasında değişir.

2.Copper Clad Lamination

•Rolled annealed copper (RA) veya electrodeposited (ED) bakır kullanılır. RA, bükülme ömrünü %40 artırır.

3.Desenleme (Photolithography)

•UV pozlama ile bakır gravürleme. Minimum hat/kanal: 100 µm / 100 µm (0.1 mm).

4.Kazıma (Etching)

•Klorür bazlı kimyasal ile aşındırma. ED bakırda aşınma oranı RA’ya göre %15 daha yüksek olabilir.

5.Kaplama (Coverlay / Solder Mask)

•Polyimide film (coverlay) veya LPI ile koruma. Kaplama açıklığı pad’e ±50 µm hizalanmalı.

6.Eklemleme (Stiffener Uygulama)

•FR-4, PI veya alüminyum eklemleme ile konektör bölgesi desteklenir. Tipik kalınlık: 0.1–0.3 mm.

7.Son Test (Electrical & Mechanical)

•Flying probe test ile devre bütünlüğü.

•10.000 çevrim bükülme testi (IPC-TM-650 2.4.2).

<h2>FFC Montajında Dikkat Edilmesi Gereken 5 Nokta</h2>

1.ZIF Konektör Hizalaması

•FFC, ZIF’e itilirken %0.5 hizalama hatası bile temas kaybına neden olabilir.

2.Kablo Gerginliği

•Aşırı gerginlik, bükülme noktasında erken yorulmaya neden olur. IPC-6013C’ye göre, serbest sarkma ≥ 5 mm olmalıdır.

3.Isıl Döngü Etkisi

•FFC, reflow fırınına giremez. Sıcaklık > 85 °C’de yalıtım erime riski vardır.

4.Keskin Kenar Koruması

•Metal kenarlar, FFC’yi zamanla keser. Kenar koruyucu (edge guard) kullanılmalıdır.

5.Statik Elektrik (ESD)

•FFC’ler ESD’ye karşı hassastır. Montaj sırasında topraklanmış tezgâh kullanılmalı.

<h2>Eylem Planı: FFC/FPC Seçimi İçin 8 Adımlık Kontrol Listesi</h2>

1.[ ] Uygulama statik mi, dinamik mi? (Dinamikse FPC zorunlu)

2.[ ] Sinyal hızı > 100 Mbps mi? (Evetse FPC)

3.[ ] Çalışma sıcaklığı > 80 °C mi? (Evetse FPC)

4.[ ] Empedans kontrolü gerekiyor mu? (Evetse FPC)

5.[ ] Üretim hacmi 5.000 adetin altında mı? (Evetse FPC daha ekonomik)

6.[ ] EMI koruma gerekiyor mu? (Evetse FPC + ekran katmanı)

7.[ ] Konektör 0.5 mm altı pitch mi? (Evetse FPC)

8.[ ] Onarım ve bakım maliyeti değerlendirildi mi?

<h2>FAQ: Sık Sorulan Sorular</h2>

<p><strong>S1: FPC üretim süresi ne kadardır?</strong>

A: Standart üretimde 10–14 iş günü. Acil siparişlerde 5–7 güne düşürülebilir. Prototip partileri 3 katmanlı yapıda 8 günde tamamlanabilir.</p>

<p><strong>S2: FPC’ye SMD montajı yapılabilir mi?</strong>

A: Evet. FPC’ler SMT üretim hattına uygun olarak tasarlanabilir. Lehim maskı (coverlay) ve eklemleme ile desteklenmelidir.</p>

<p><strong>S3: FFC’yi lehimleyebilir miyim?</strong>

A: Hayır. FFC’ler lehimlenemez. ZIF konektör, presleme (crimp) veya soketleme ile bağlanır. Isı, yalıtımı eritebilir.</p>

<p><strong>S4: FPC’lerde kaç katman yapılabilir?</strong>

A: Tipik olarak 1–4 katman. Katman sayısı arttıkça esneklik azalır. 4 katmanlı FPC’de minimum bükülme yarıçapı 10× toplam kalınlık olmalıdır.</p>

<p><strong>S5: FPC üretimi için minimum sipariş miktarı nedir?</strong>

A: WellPCB’de standart MOQ 100 adettir. Düşük hacimli üretimlerde panelizasyon ile maliyet optimize edilebilir.</p>
