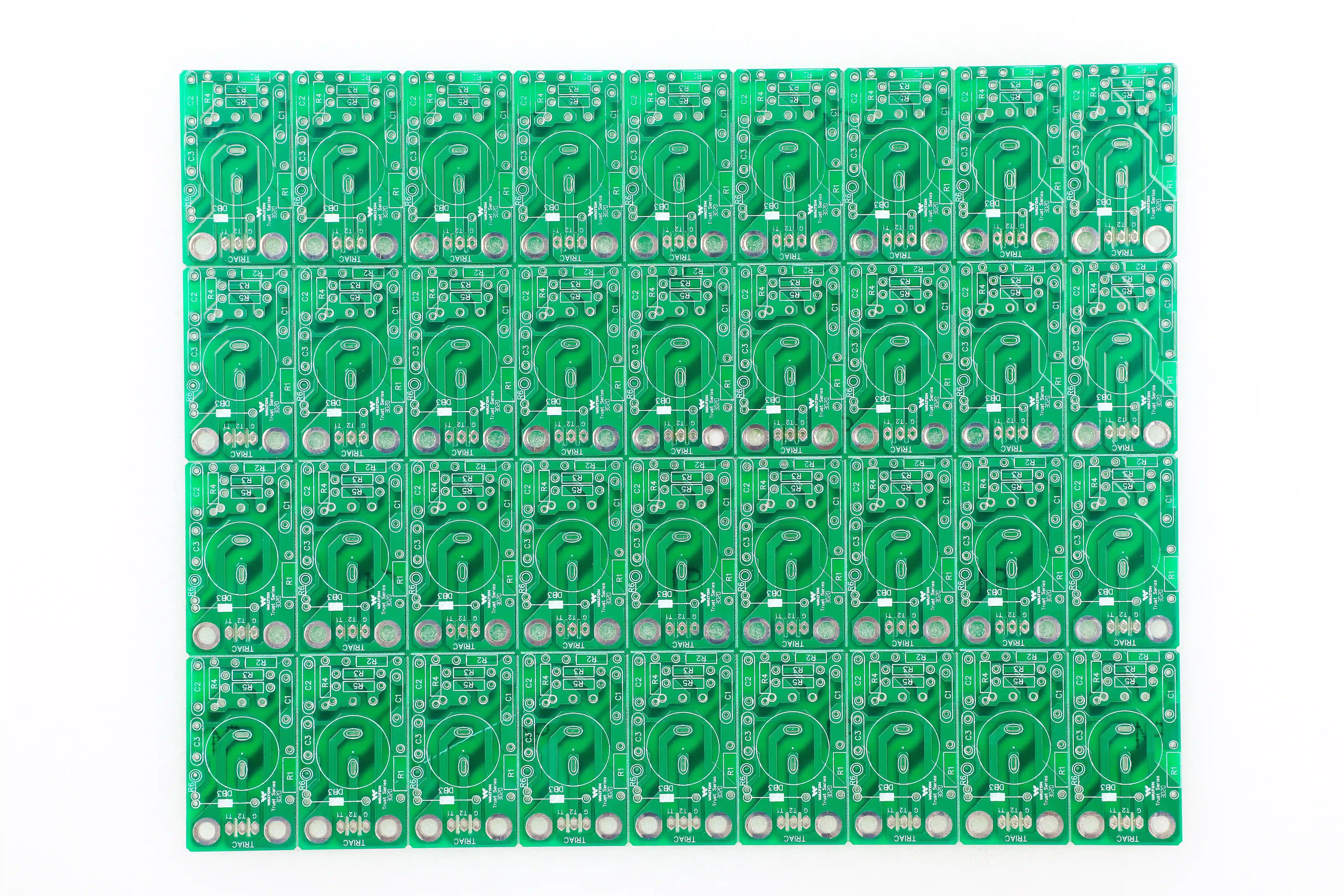

PCB Panelizasyon Rehberi: V-Cut vs Tab Routing Karşılaştırması

Breadcrumb: Ana Sayfa > Blog > PCB Panelizasyon Rehberi

PCB üretiminde panelizasyon, küçük boyutlu kartların verimli şekilde üretilmesini ve montajlanmasını sağlayan kritik bir süreçtir. Yanlış panelizasyon yöntemi seçimi, üretim maliyetlerini %20-30 artırabilir, bileşen hasarına neden olabilir ve teslimat sürelerini uzatabilir.

Bu rehberde, WellPCB mühendislik ekibinin 15 yılı aşkın üretim deneyimiyle V-Cut ve Tab Routing yöntemlerini her açıdan karşılaştırıyor, doğru seçimi yapmanız için gereken tüm bilgileri sunuyoruz.

PCB Panelizasyon Nedir?

PCB panelizasyon, birden fazla küçük devre kartının tek bir büyük panel (array) üzerinde düzenlenmesidir. Bu sayede SMT montaj hatları, kartları tek tek değil panel halinde işler — üretim verimliliği ve maliyet optimizasyonu dramatik şekilde artar.

Panelizasyon neden gereklidir?

- 50 mm x 50 mm altı kartlar SMT konveyör hatlarında tek başına taşınamaz - Montaj süresini %50'ye kadar azaltır - Malzeme kullanım oranını %85-90 seviyesine çıkarır - Birim PCB maliyetini yüksek hacimde %20-30 düşürür

Temel terimler:

- Panel (Array): Birden fazla PCB içeren üretim kartı - Breakaway Rail: Panelin kenarlarındaki tutma şeritleri (min 3 mm genişlik) - Fiducial İşaretleri: SMT makinelerinin hizalama referans noktaları - Tooling Hole: Panel taşıma ve sabitleme delikleri (3-4 mm çap) - Mouse Bite: Tab Routing'de kullanılan küçük delikler dizisi - Depaneling: Panelden kartları ayırma işlemi

Hommer Zhao, WellPCB Teknik Direktörü: "Müşterilerimizin %60'ı panelizasyonu üreticiye bırakıyor. Ancak tasarım aşamasında panelizasyonu planlayan müşteriler, ortalama %15-20 daha düşük birim maliyet elde ediyor. Panel tasarımı, DFM sürecinin ayrılmaz bir parçasıdır."

Panelizasyonun Avantajları ve Maliyet Analizi

Üretim Verimliliği

Metrik	Panelizasyonsuz	Panelizasyonlu	İyileşme
SMT montaj süresi (1000 adet)	8-10 saat	3-4 saat	%50-60
Pick & place verimliliği	Kart başı setup	Panel başı setup	10x azalma
Reflow fırın throughput	Düşük	Yüksek	%40-60
Malzeme kullanım oranı	%50-65	%85-92	%30+ artış

Maliyet Tasarruf Analizi

Gerçek dünya örneği:

Diyelim ki 40 mm x 30 mm boyutunda bir kart üretiyorsunuz. Standart 18" x 24" (457 mm x 610 mm) panelde:

- V-Cut ile: 14 x 18 = 252 kart/panel → Malzeme kullanımı %89 - Tab Routing ile: 12 x 16 = 192 kart/panel → Malzeme kullanımı %76 - Panelizasyonsuz: Kart başına ayrı üretim → Malzeme kullanımı %55-60

1000 adetlik siparişte V-Cut panelizasyon, Tab Routing'e göre %31 daha fazla kart/panel sığdırarak birim maliyeti önemli ölçüde düşürür.

İstatistiksel Veriler

- Yüksek hacimli üretimde (1000+ adet) panelizasyon %20-30 maliyet tasarrufu sağlar - Düşük hacimde (<100 adet) tasarruf %5-10 seviyesindedir - Akıllı panel yerleşim algoritmaları, manuel tasarıma göre %15-20 daha iyi malzeme kullanımı sağlar - Malzeme kullanım oranındaki her %1'lik iyileşme, birim maliyeti %1.2-1.5 düşürür

V-Cut (V-Scoring) Yöntemi: Detaylı İnceleme

V-Cut, panel üzerinde kartların sınırlarına V şeklinde oluklar açarak ayrılmayı kolaylaştıran yöntemdir. Endüstride en yaygın kullanılan panelizasyon tekniğidir.

Çalışma Prensibi

V-Cut'ta panel üst ve alt yüzeylerinden dairesel testere bıçağıyla V şeklinde oluklar açılır. Kalan ince FR-4 tabakası, depaneling sırasında kolayca kırılır.

Teknik Spesifikasyonlar

Parametre	Değer	Not
V-Cut açı seçenekleri	20°, 30° (standart), 45°, 60°	30° en yaygın
Oluk derinliği (tek taraf)	Kart kalınlığının %30-40'ı	1.6 mm kartta ~0.5-0.6 mm
Kalan kalınlık	0.4-0.6 mm	IPC-6012E toleransı: ±0.1 mm
Hizalama toleransı	±0.05 mm	CNC kontrollü testere
Minimum kart kalınlığı	0.8 mm	Altında kırılma riski yüksek
Kesim yönü	Sadece düz çizgi	Eğri veya L şekli desteklenmez

V-Cut Avantajları

- Yüksek panel yoğunluğu: Kartlar arasında boşluk gerekmez, V-Cut olukları kart sınırlarında açılır - Düşük maliyet: Tek seferde tüm satır/sütun kesilir, işlem süresi kısa - Hızlı depaneling: Elle kırma veya pizza cutter ile saniyeler içinde ayrılır - Minimal malzeme kaybı: Oluk genişliği <0.5 mm

V-Cut Sınırlamaları

- Sadece düz çizgiler: Eğri, daire veya karmaşık şekiller kesilmez - Kenar stresi: Kırma sırasında FR-4 elyafları sıyrılabilir, kenar pürüzlü olabilir - Bileşen mesafesi: Kesim hattından minimum 3-4 mm uzakta bileşen olmalı - Hassas MLCC riski: 0402 ve altı keramik kapasitörler kırma stresinden çatlayabilir - Dalga lehimleme sorunu: V-Cut hattı boyunca panel zayıflar, dalga lehimleme sırasında kenarlar sarkabilir

V-Cut Ne Zaman Tercih Edilmeli?

- Dikdörtgen veya kare kartlar - Yüksek hacimli üretim (1000+ adet) - Bileşenler kenardan yeterli mesafede - Maliyet optimizasyonu öncelikli

Tab Routing (Breakaway Tab) Yöntemi: Detaylı İnceleme

Tab Routing, kartların panel üzerinde CNC freze (router) ile kesilip küçük bağlantı noktaları (tab) ile tutulması yöntemidir. Tab'lar genellikle mouse bite adı verilen küçük delik dizileriyle zayıflatılır.

Çalışma Prensibi

CNC router, kart çevresini tamamen keser ancak belirli noktalarda 3-5 mm genişliğinde tab'lar bırakır. Bu tab'larda 0.5-1.0 mm çapında delikler (mouse bite) açılarak kontrollü kırılma sağlanır.

Mouse Bite Tasarım Kriterleri

Parametre	Önerilen Değer	Not
Delik çapı	0.5-1.0 mm	0.5 mm standart, 0.8 mm kolay kırılma
Delik merkez aralığı	0.8-1.0 mm	Çok sık: panel zayıflar, çok seyrek: kopmaz
Tab genişliği	3-5 mm	Dar tab: kolay kırılma, geniş tab: güçlü tutma
Tab sayısı (kart başına)	3-5 adet	Kart boyutuna göre belirlenir
Tab yerleşim aralığı	Her 38-76 mm (1.5-3 inç)	Kenar boyunca eşit dağılım

Tab Routing Avantajları

- Karmaşık şekiller: Daire, L şekli, eğri kenarlar — her geometri desteklenir - Daha az mekanik stres: Depaneling sırasında bileşenlere iletilen stres çok düşük - Temiz kenarlar: Router kesimi, V-Cut'a göre daha düzgün kenar bırakır - Kenar bileşenleri: Kart kenarına yakın konektör ve bileşen yerleştirmede güvenli - İnce kartlar: 0.4-0.8 mm kartlarda V-Cut'a göre daha güvenli

Tab Routing Sınırlamaları

- Alan kaybı: Tab ve router kerf (kesim genişliği 2-3 mm) nedeniyle panel kullanımı düşer - Yüksek maliyet: CNC router işlemi V-Cut'tan %20-40 daha pahalı - Yavaş depaneling: Her tab ayrı ayrı kesilir veya kırılır - Mouse bite çapakları: Kırılma sonrası küçük çıkıntılar (burr) kalabilir, zımpara gerekebilir - Panel dayanıklılığı: Çok az tab = reflow sırasında panel ayrılabilir, çok fazla tab = depaneling zorlaşır

Tab Routing Ne Zaman Tercih Edilmeli?

- Düzensiz (non-rectangular) kart geometrileri - Kenar üstü bileşen bulunan kartlar (kenar konektörleri, LED bar'lar) - Hassas bileşenler: BGA, QFN, ince keramik kapasitörler - İnce kartlar (<1.0 mm) - Prototip ve düşük hacim üretim

Hommer Zhao, WellPCB Teknik Direktörü: "V-Cut veya Tab Routing kararı vermeden önce, kart geometrinizi ve bileşen yerleşiminizi analiz edin. Dikdörtgen bir kartta bile, kenardan 2 mm mesafede bir USB konektörü varsa Tab Routing zorunlu hale gelir. Panelizasyon yöntemini bileşen yerleşimi belirler, kart şekli değil."

V-Cut vs Tab Routing: Kapsamlı Karşılaştırma Tablosu

Kriter	V-Cut (V-Scoring)	Tab Routing (Mouse Bite)
Kart geometrisi	Sadece dikdörtgen/kare	Her şekil (daire, L, eğri)
Panel yoğunluğu	Yüksek (boşluk gerekmez)	Düşük (router kerf + tab alanı)
Birim maliyet	Düşük	%20-40 daha yüksek
Kenar kalitesi	Pürüzlü (elyaf sıyrılması)	Düzgün (çapak zımparalanabilir)
Bileşen güvenli mesafesi	Min 3-4 mm (MLCC: 6.4 mm)	Min 1-2 mm
Depaneling hızı	Çok hızlı (saniyeler)	Yavaş (kart başına 10-30 sn)
Depaneling ekipmanı	Pizza cutter / elle kırma	Router, pense, lazer
Mekanik stres	Orta-yüksek	Düşük
İnce kart uyumu	>0.8 mm	>0.4 mm
Flex PCB uyumu	Uygun değil	Uygun
Dalga lehimleme	Dikkatli olunmalı (sarkma riski)	Sorunsuz
Hacim uygunluğu	Yüksek hacim (1000+)	Düşük-orta hacim
Setup süresi	Kısa	Uzun (CNC programlama)

Karar Matrisi

V-Cut tercih edin: - Dikdörtgen kart + kenardan uzak bileşenler + yüksek hacim + maliyet öncelikli

Tab Routing tercih edin: - Düzensiz şekil VEYA kenar bileşenleri VEYA hassas parçalar VEYA ince kart

Hibrit yöntem düşünün: - Düz kenarlarda V-Cut + eğri/bileşen yakını kenarlarda Tab Routing

Hibrit Yöntem: V-Cut ve Tab Routing Kombinasyonu

Bazı kart tasarımları, tek bir panelizasyon yöntemiyle ideal şekilde ele alınamaz. Bu durumlarda V-Cut ve Tab Routing birlikte kullanılabilir.

Hibrit Yöntem Ne Zaman Gerekir?

- Kısmen düzensiz kartlar: Bir kenarı düz, diğer kenarı eğri olan kartlar - 25 mm altı küçük kartlar: V-Cut panel dayanıklılığını çok düşürür, Tab ile destekleme gerekir - 300 mm üzeri uzun kartlar: V-Cut hattı boyunca sarkma riski, Tab ile takviye - Hassas + maliyet dengesi: Düz kenarlarda V-Cut ile maliyet tasarrufu, hassas kenarlarda Tab ile koruma

Uygulama Örneği

Bir LED driver kartı düşünün: uzun dikdörtgen şekil, bir ucunda güç konektörü. Uzun kenarlar V-Cut ile ayrılırken, konektör tarafındaki kısa kenar Tab Routing ile korunur. Bu yaklaşım, saf Tab Routing'e göre %15-20 daha iyi panel kullanımı sağlar.

Depaneling (Ayırma) Yöntemleri ve Ekipmanları

Panelden kartları ayırma (depaneling) işlemi, panelizasyon yöntemiyle doğrudan ilişkilidir. Yanlış depaneling ekipmanı, bileşen hasarına ve yüksek hurda oranına yol açabilir.

Depaneling Yöntemleri Karşılaştırması

Yöntem	V-Cut	Tab Routing	Maliyet (USD)	Mekanik Stres	Hız
Elle kırma	Evet	Sınırlı	0	Yüksek	Yavaş
Pizza cutter (döner bıçak)	Evet	Hayır	500-2.000	Orta	Hızlı
CNC Router	Hayır	Evet	15.000-50.000	Düşük	Orta
Testere (Saw)	Evet	Sınırlı	5.000-15.000	Orta-yüksek	Hızlı
Lazer depaneling	Her ikisi	Her ikisi	80.000-200.000+	Sıfır	Çok hızlı
Punch / Die	Hayır	Evet	10.000-30.000	Düşük	Çok hızlı

Lazer Depaneling: Geleceğin Standardı

Lazer depaneling pazarı 2023'te 1.2 milyar USD değerindeydi ve 2032'ye kadar 2.5 milyar USD'ye ulaşması bekleniyor (CAGR %8.5). Otomotiv sektörünün payı 2021'de %18 iken 2026'da %28'e çıkacak.

Lazer depaneling avantajları: - Sıfır mekanik stres — BGA, QFN ve MEMS bileşenler için ideal - %99.8+ ilk geçiş verimi — neredeyse sıfır hurda - Dakikada 100 karta kadar hız - Flex ve rigid-flex kartlar dahil her malzemede çalışır

Panel Tasarım Kuralları ve DFM Kontrol Listesi

Panel Boyutu Seçimi

- Standart panel boyutları: 18" x 24" (457 x 610 mm) veya 16" x 22" (406 x 559 mm) - SMT hattı uyumluluğu: Panelin en az bir kenarı 50 mm'den büyük olmalı - Maksimum panel boyutu: Üreticiye göre değişir, genellikle 500 x 650 mm

Breakaway Rail Gereksinimleri

- Minimum genişlik: 3 mm - İdeal genişlik: 5 mm (SMT konveyör tutma için) - Fiducial alanı: Rail üzerinde en az 3 fiducial noktası

Fiducial İşaretleri

- Çap: 1-3 mm bakır pad + solder mask açıklığı - Yerleşim: L şeklinde asimetrik üçgen — 3 köşeye - Sayı: Minimum 3 adet (panel seviyesinde) - Kart seviyesi fiducial: Fine-pitch bileşenler için ek 2 adet

Tooling Delikleri

- Çap: 3-4 mm (kaplanmamış, NPTH) - Yerleşim: Panel köşelerine, eşit dağılımlı - Sayı: Minimum 3 adet - Kenardan mesafe: En az 5 mm

Bileşen Yerleşim Kuralları

Yöntem	Bileşen Tipi	Minimum Mesafe (Kenardan)
V-Cut	Standart SMD	3-4 mm
V-Cut	MLCC (0402, 0201)	6.4 mm (1/4 inç)
V-Cut	BGA / QFN	5 mm
Tab Routing	Standart SMD	1-2 mm
Tab Routing	Kenar konektörleri	0.5-1 mm (tab'dan uzakta)

DFM Kontrol Listesi

Kart geometrisi dikdörtgen mi? → V-Cut uygun
Kenardan 3 mm içinde bileşen var mı? → Tab Routing zorunlu
Kart kalınlığı 0.8 mm'den az mı? → Tab Routing önerilir
1000+ adet üretim mi? → V-Cut ile maliyet optimizasyonu
Flex veya rigid-flex mi? → Tab Routing zorunlu
BGA/QFN kenar yakınında mı? → Tab Routing veya lazer depaneling
Panel kullanım oranı %80 üstünde mi? → Uygun panel düzeni
Fiducial ve tooling delikleri yerleştirildi mi? → Kontrol edin
Bakır dengeleme yapıldı mı? → Warpage önleme
Üretici panel spesifikasyonları kontrol edildi mi? → Mutlaka doğrulayın

Panelizasyonda Sık Yapılan Hatalar ve Çözümleri

1. Üretici Kılavuzlarını Göz Ardı Etme

Her PCB üreticisinin farklı panel boyutu, minimum tab genişliği ve rail gereksinimleri vardır. Çözüm: Üretim öncesi WellPCB gibi üreticinizden panel tasarım kılavuzunu isteyin.

2. V-Cut'u Düzensiz Şekillerde Kullanma

V-Cut sadece düz çizgilerde çalışır. L şekilli veya köşe kesimli kartlarda V-Cut uygulanamaz. Çözüm: Düzensiz geometriler için Tab Routing tercih edin.

3. Yetersiz Bileşen-Kenar Mesafesi

En sık karşılaşılan DFM hatası. Keramik kapasitörler kırma stresinden çatlar, konektörler hasar görür. Çözüm: V-Cut hattından minimum 3-4 mm, hassas MLCC'ler için 6.4 mm mesafe bırakın.

4. Panel Warpage (Bükülme) Sorunları

Asimetrik bakır dağılımı veya tek taraflı V-Cut, panelde bükülmeye neden olur. Çözüm: Bakır dengeleme (copper balancing) uygulayın ve simetrik V-Cut olukları açın.

5. Reflow Sırasında V-Cut Hattında Sarkma

Dalga lehimleme veya reflow sırasında V-Cut hattı boyunca panel zayıflar ve kenarlar sarkar. Çözüm: Dalga lehimleme yapılacaksa daha sığ V-Cut açısı (20°) kullanın veya Tab Routing'e geçin.

6. Mouse Bite Sayısının Yanlış Belirlenmesi

Çok az delik = kart kopmaz, çok fazla delik = reflow sırasında panel dağılır. Çözüm: Tab başına 5-7 delik, 0.8 mm çap, 1.0 mm aralık standart kuraldır.

Hommer Zhao, WellPCB Teknik Direktörü: "15 yılda binlerce panel tasarımı inceledim. En pahalı hata, panelizasyonu tasarım sürecinin sonuna bırakmaktır. Bileşen yerleşimi sırasında panel yöntemini belirleyin — sonradan değiştirmek PCB layout'unun yeniden yapılması anlamına gelir."

Özel Durumlar: Flex, Rigid-Flex ve İnce Kartlarda Panelizasyon

Flex PCB Panelizasyon

Esnek devre kartlarında V-Cut kesinlikle önerilmez. Polyimide malzeme V-Cut stresine dayanıklı değildir ve yırtılma riski yüksektir.

- Tercih edilen yöntem: Tab Routing - Taşıyıcı çerçeve: Flex kartlar rijit taşıyıcı panel üzerine yapıştırılır - Mesafe kuralı: Tab'dan bileşene minimum 2 mm

Rigid-Flex Panelizasyon

Rigid-flex kartlarda panelizasyon ekstra dikkat gerektirir:

- Rijit bölgeler Tab Routing ile ayrılır - Flex bölgelerine V-Cut uygulanmaz - Laminasyon sonrası boyutsal tolerans ±0.15 mm (standart FR-4'ten %50 daha geniş)

İnce Kartlarda (<1 mm) Panelizasyon

0.4-0.8 mm kalınlıktaki kartlarda:

- V-Cut kalan kalınlığı çok ince yapar → kırılma riski - Lazer depaneling ideal çözüm - Tab Routing ile 0.4 mm kartlar güvenle panellenebilir

Panelizasyonun Geleceği: Otomasyon ve Lazer Trendleri

PCB panelizasyon teknolojisi hızla gelişiyor. Endüstri 4.0 entegrasyonu ve otomasyon, üretim verimliliğini yeni seviyelere taşıyor.

Güncel trendler:

- AI tabanlı panel yerleşim optimizasyonu: Manuel tasarıma göre %15 daha az atık - Otomatik depaneling hatları: Yükleme → kesim → sıralama → paketleme tam otomatik - UV lazer (355 nm) teknolojisi: Sıfır termal hasar, 0.3 mm altı kartlar için - Güneydoğu Asya üreticilerinin %85'i 2026 sonuna kadar depaneling ekipmanlarını yükseltiyor - İlk geçiş verimi lazer sistemlerde %99.8+'ya ulaşıyor

Konuyu daha butunlu degerlendirmek icin PCB DFM'de En Sık Yapılan 10 Hata ve Çözümleri, PCB Maliyetini Düşürmenin 10 Kanıtlanmış Yolu ve Prototipten Üretime 10 Adım: PCB/PCBA Ölçeklendirme Rehberi yazilarimizi da birlikte inceleyebilirsiniz.

Sıkça Sorulan Sorular (FAQ)

V-Cut mu yoksa Tab Routing mi seçmeliyim?

Kart şekliniz dikdörtgen, bileşenler kenardan 3-4 mm uzakta ve yüksek hacim üretim yapıyorsanız V-Cut tercih edin. Düzensiz geometri, kenar bileşenleri veya hassas parçalar (BGA, ince MLCC) varsa Tab Routing seçin. Her iki durumun da geçerli olduğu tasarımlarda hibrit yöntem düşünün.

Aynı panelde farklı kartlar bir araya getirilebilir mi?

Evet, "mixed panel" veya "multi-design panel" olarak adlandırılır. Ancak tüm kartların aynı katman sayısı, aynı kart kalınlığı ve aynı yüzey kaplamasına sahip olması gerekir. Farklı stackup'lar aynı panelde birleştirilemez.

Paneldeki kartları elle ayırabilir miyim?

V-Cut kartlar genellikle elle kırılabilir, ancak hassas bileşenler varsa pizza cutter veya depaneling aleti önerilir. Tab Routing kartlar için elle kırma önerilmez — pense, CNC router veya lazer gerekir. Elle kırma, özellikle BGA ve QFN bileşenlerde lehim çatlağı riskini artırır.

Mouse bite delikleri ne kadar büyük olmalı?

Standart mouse bite çapı 0.5-1.0 mm, merkez-merkez aralığı 0.8-1.0 mm'dir. Daha küçük delikler zor kırılmaya, daha büyük delikler panel zayıflığına neden olur. Tab başına 5-7 delik tipik bir konfigürasyondur.

Panelizasyon birim maliyeti ne kadar düşürür?

Yüksek hacimli üretimde (1000+ adet) panelizasyon %20-30 maliyet tasarrufu sağlar. Tasarrufun kaynakları: daha az setup süresi, daha yüksek malzeme kullanımı, daha hızlı montaj throughput ve azaltılmış mühendislik maliyetleri.

V-Cut panelde bileşenler kenardan ne kadar uzak olmalı?

Standart SMD bileşenler için minimum 3-4 mm, hassas MLCC (0402, 0201) için 6.4 mm (1/4 inç), BGA ve QFN paketler için 5 mm mesafe gereklidir. Bu mesafeler, depaneling sırasında mekanik stresin bileşenlere iletilmesini önler.
