Içinde Eagle PCB tasarım, Eagle yazılım, tasarım alanında standart bir yazılımdır ve bu nedenle bölgedeki birçok tasarımcı arasında çok popülerdir.
Bu yazılımın indirme yöntemini ve kullanım kılavuzunu doğrudan navigasyonda bulabilirsiniz.
PCB’lerin tasarımı, üretimi ve montajı sırasında çeşitli sorunlar ortaya çıkabilir. Bazıları, sürecin sonunda normal işleyişe müdahale edebilecek diğer faktörlerin yanı sıra, yanlış ölçümlerden ve hatalardan kaynaklanabilir.
Bu makalede, yazılımın nasıl çalıştığını ve ortaya çıkabilecek olası zorlukları ve bunlarla nasıl başa çıkılacağını daha iyi anlayabilirsiniz.
Hadi başlayalım.
Eagle PCB Tasarım Yazılımı
1.1 Tanım
Eagle yazılımı, tasarımcıların Kolayca Uygulanabilir Grafik Düzen Düzenleyicisi (EAGLE – Easily Applicable Graphical Layout Editor) için bir kısaltma kullanılmasıdır. Daha önce de belirtildiği gibi, Eagle tasarım yazılımı PCB ile birlikte gelir.
Bu işlem, üretilmeden önce gerçekleştirilir ve bu nedenle çoğunlukla bilgisayar aracılığıyla yapılır. Kullanıcı dostu bir ara yüze sahip olan ve birçok tasarımcı için uygun fiyatlı ödüllü bir yazılımdır.
Birçok tasarımcı, kullanışlılığı ve benzersizliği nedeniyle bu yazılımı arar.
1.2 Özellikler
Yazılım, diğerlerine kıyasla kullanım için daha çok tercih edilen bazı özelliklere sahiptir. Devre diyagramlarının yapımı için yararlı olan bir şematik editör içerir. Yazılım, Windows ve Mac dâhil olmak üzere herhangi bir şey üzerinde çalışabilir.
25 MB’lık bir yükleyici ile maksimum 200 MB alabileceği için kapasite de düşüktür. Herhangi bir PCB tasarlayabilen hem ücretsiz hem de düşük maliyetli bir ürün ile birlikte gelir.
Bu yazılımın en iyi özelliklerini şu şekilde özetleyebiliriz:
- Profesyonel PCB tasarımlarının oluşturulması.
- Sadece bir tıklama ile panoların oluşturulması.
- Çoğu tasarımcının kullanmayı sevebileceği karmaşık tasarımları desteklemek için 999 sayfaya kadar izin verir.
- Sürükle ve bırak yöntemiyle sayfaların düzenlenmesine izin verir.
- Farklı montaj çeşitlerini yönetmeye yardımcı olur.
- Her tür tasarımcı için karmaşık işlevlere sahip, kullanımı kolay bir araçtır.
- Tüm bağlantıların doğru bir şekilde yapıldığından emin olmak için özel bir tasarım kuralı kontrolü yapma becerisine sahiptir.
1.3 Kullanım
Yazılım, verilerin içe / dışa aktarımını, diğer birçok komutun yanı sıra simülasyonu içerebilen özelliklerin geliştirilmesine izin verir. Aşağıdakiler dâhil çoğu işletim sisteminde kullanılabilir:
- Windows
- Linux
- Mac
Nasıl Yüklenir ve Nasıl Kurulur
2.1 Yazılım
PCB’ler, devrenin tüm parçalarının etkili bir şekilde çalışmasını sağlamak için gereklidir. Özellikle Eagle PCB tasarım yazılımı, PCB tasarımı için en çok tercih edilen yazılımdır ve bu aşağıdaki nedenlerden kaynaklanmaktadır:
• Hafiftir. Daha önce de belirtildiği gibi, yazılım, beraberinde getirdiği işlevler ve avantajlarla karşılaştırıldığında tamamen ihmal edilebilir olan 200 MB’ye kadar bir alanı kaplayabilir.
• Uygun maliyetlidir. Yazılım hem ücretsiz sürümde hem de düşük maliyetli ücretli sürümde mevcuttur. Ücretsiz sürümde bile, herhangi bir PCB tasarımı ile elde edebileceğiniz bir dizi işlev vardır.
• Çok yönlüdür. Eagle PCB tasarım Yazılımı, Mac ve Windows dâhil olmak üzere çok çeşitli işletim sistemlerinde çalışabilir.
2.2 İndir, Yükle ve Çalıştır
Cadsoft, bu yazılımın geliştiricisidir ve bu nedenle, kendi sitelerinden indirebilirsiniz. Orada işletim sisteminiz için en uygun sürümü edinebilirsiniz
İndirme işlemi daha önce de belirtildiği gibi oldukça hafiftir ve bu nedenle bunun için çok fazla alan harcamayacaksınız.
Diğer herhangi bir program gibi, Eagle PCB tasarım yazılımı da sorunsuz bir kullanıcı deneyimi sağlamak için bilgisayarınıza kolayca yüklenir. Önce sizin tarafınızdan herhangi bir komut olmadan kendini ayıklar ve daha sonra kurulumu çeşitli iletişim kutuları dizisi aracılığıyla yapılandırmanız gerekir.

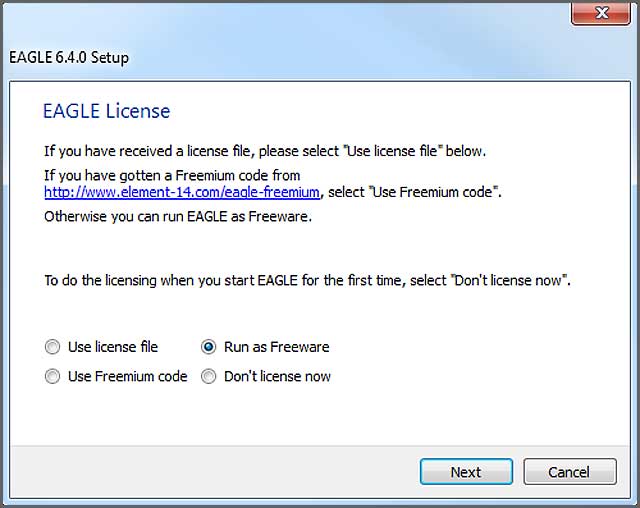

Kurulum sırasında, genellikle kurulum işleminin son aşamasında gelen bir pencere ile karşılaşacaksınız. Pencere aşağıda gösterildiği gibidir:
Bu yazılımla ilgili en iyi şey, ücretli sürümü kullanabilmeniz veya yukarıdaki Seçeneklerde gördüğünüz gibi ücretsiz olarak kullanabilmenizdir. Ücretsiz sürüm, ücretsiz olmakla birlikte, aşağıda bir göz atabileceğiniz sınırlamalara sahip olacağından emin olabilirsiniz:
• Sadece e-posta ve forum tarafından desteklenmektedir.
• Kâr amacı gütmediği için onu bir eğitim alanı olarak veya sadece kişisel kullanım için kullanan tasarımcılar içindir. Bu nedenle ücretsiz yazılım sürümünü kâr elde etmek veya satmak için kullanamazsınız.
• Ücretsiz sürümde yalnızca iki sinyal katmanına izin verilir. Daha fazla katman istemeniz durumunda, muhtemelen ödenen lisanslı seçeneği almayı düşünebilirsiniz.
• Ücretsiz sürümü kullanırken PCB tasarımının boyutlarıyla ilgili bir sınırlama vardır.
Genel olarak, karşılaşacağınız birkaç sınırlama dışında, uygulamanın işlevlerinin çoğunu kullanma özgürlüğüne sahip olacaksınız. Daha fazla işlev istemeniz durumunda, mevcut diğer alternatiflerden daha ucuz olan yazılımı lisanslamayı düşünebilirsiniz.
Eagle PCB tasarım yazılımını çalıştırdığınızda, ilk olarak yazılımı kullanma kılavuzunuz olan bir kontrol paneli göreceksiniz.
Burada, kontrol panelinde farklı işlevlere sahip altı başka uzantı ile karşılaşacaksınız ve bunlar:
• Tasarım kuralları. Bunlar, kart tasarımınızın göndermeden önce karşılaması gereken bir dizi kuraldır.
• Komutlar. Bu dosyalar tasarımcı tarafından Eagle kullanıcı arabirimini özelleştirmek için kullanılır. Burada renk şemaları gibi şeyleri tercihlerinize göre değiştirebilirsiniz.
• Projeler. Burada üzerinde çalıştığınız tüm projeler gruplandırılmıştır.
• CAM işleri. CAM işlemci gerber dosyalarının oluşturulmasında bu yardımı açar ve.
• Kullanıcı dil programları (ULP). Bunlar eagle kullanıcı dilinde yazılmış komut dosyalarıdır.
• Kitaplıklar. Kitaplıklar, parçaları saklamaya yardımcı olur ve birbirleriyle sıkı sıkıya bağlantılı bir grup parça içerirler.
Yukarıdakilerle ilgili daha fazla ayrıntıya göz atmak için aşağıdaki bağlantıya bakabilirsiniz: https://learn.sparkfun.com/tutorials/how-to-install-and-setup-eagle
Eagle PCB Tasarım Tam Sürüm Ücretsiz İndir Crack
3.1 Hakkında
Eagle PCB tasarım yazılımı, herhangi bir tasarımcının kullanabileceği kullanımı kolay ve pratik araçlara sahiptir. Karmaşık işleri de yapamayacağı anlamına gelmez. Ayrıca, çok fazla konsantrasyon ve araç gerektiren büyük işler için de kullanışlıdır.
3.2 Eagle PCB tasarım yazılımı tam sürüm ücretsiz indir crack
Yazılım, gelistiricinin sitesinden kolayca indirilebilir. Site Cadsoft olarak bilinir ve işlemcinizle eşleşen güncel bir yazılıma sahiptir.
Yazılım, içinde var olan mekanizma aracılığıyla kendisini çıkarır ve ardından kurulumu kurmanın bir yolunu sunar. Yazılımın hem ücretsiz hem de lisanslı sürümü vardır
Ücretsiz sürüm, yazılımı ticari amaçlar için kullanamayacağınızı garanti eden kar amacı gütmeyen bir sınırlama da dâhil olmak üzere kullanımınızı engelleyebilecek birkaç kısıtlama için kaydetmeniz gereken araçların çoğuna sahiptir.
Sınırsız olduğu için yazılımın lisanslı sürümüne geçmeyi düşünebilirsiniz. Yine bunun için ödeyeceğiniz fiyat oldukça önemsizdir ve bir şekilde sıkışmayı o kadar fazla hissetmezsiniz.
Lisanslı sürüm, piyasada bulunan diğer yazılımlardan daha verimli ve daha ucuzdur. Eagle PCB crack’li yazılım, farklı boyutlarda ve çok katmanlı baskılı devreler oluşturabilir.
Kullanıcı yazılımı, seçilen öğeleri kopyalamanıza ve hatta silmenize, panonun içeriğini yerleştirmenize ve çalıştığınız ortama yerleştirilebilecek çeşitli bileşenlerden seçim yapmanıza olanak tanır.
Cadsoft Eagle PCB Yazılımı tam sürüm crack kullanımı kolaydır ve aynı zamanda oldukça uygun maliyetlidir.
Baskılı devre kartları tasarlamak için mükemmel bir yoldur. Bu yazılımın bazı özellikleri şunlardır:
- Modüler tasarım bloğuna sahiptir.
- Bileşen kullanılabilirliği ile ilgili şikayetleri azaltır.
- Tam hızda çalışır.
- Modüler tasarım bloğuna sahiptir.
- Anakartın hazır olduğundan emin olur.
- Kullanıma hazır pencere öğesi kitaplıkları aracılığıyla yaratıcılık sağlar.
- PCB’nizi etkili bir şekilde istediğiniz şekilde entegre etmenizi sağlar.
- Yerleşim araçlarıyla tasarımınızı hayata geçirmenize yardımcı olur.
Eagle Yazılımında Tasarım Nasıl Yapılır
4.1 Eagle yazılımını kullanarak bir PCB tasarımı yapmak
Yaygın olarak PCB olarak bilinen bir baskılı devre kartı, iletken elektrik yolları kullanılarak bağlanan bazı elektrikli bileşenlerden oluşan bir karttır.
PCB’ler, özellikle gürültü ve bozulma gibi bazı sorunlardan kaçınmak istediğinizde kullanım için uygundur. Ticari olmak için, etkili bir şekilde çalışan uygun bir devre kartı kullanmanız gerekir.
Burada, Eagle yazılımını kullanarak bir PCB tasarlamayı öğreneceksiniz. Bunu evinizin rahatlığında bile başarabilirsiniz. Takip etmesi kolay, adım adım bir süreçtir. Bu işlem sırasında aklınızda bulundurmanız gerekenler şunlardır:
- PCB’DE kullanılacak tasarımın şemasını yapmak.
- Baskılı devre kartı için model çizimi.
- Son olarak kart yapma. Bu süreci başarmak için farklı yollar vardır.
Prosedürü gerçekleştirirken, PCB’de kullanılacak tasarımın şemasını yapmak için bir CAD aracı olarak bilinen şeyi kullanacaksınız.
PCB için bir düzen çizmek de bir CAD aracı gerektirir.
CAD araçları aralarından seçim yapabileceğiniz ve bahsedebileceğiniz çok şey var, ancak bunlardan birkaçı şunları içeriyor:
Eagle PCB tasarım yazılımı üç versiyonda mevcuttur:
- Eagle ücretsiz.
- Standart.
- Eagle premium.
Eagle ücretsiz sürümü, zaten farkında olabileceğiniz gibi, ücreti ödenmeyen ücretsiz bir sürümdür. Şemaları ve Baskılı Devre Kartının düzenini yakalamak için kullanılabilir.
Eagle standardı ve premium sürümü, standart ücretsiz yazılım sürümüne ek olarak daha fazla özelliğe sahiptir. Bu özellikler, daha fazla sinyal katmanı ve kart alanı ile birlikte eklenen şematik sayfaları içerir.
Şimdi Eagle PCB tasarım yazılımını nasıl kullanacağınıza gelince, indirdikten sonra çalıştıracak ve yazılımın kontrol paneline geçeceksiniz. Daha sonra dosyaya tıklayacak ve şimdi üzerinde çalışacağınız yeni bir proje seçeceksiniz.
Daha sonra, projeyi seçtiğiniz adla yeniden adlandırabilir ve çalışmaya başlayabilirsiniz.
Projeye sağ tıklayın ve yeni bir şema oluşturun. Bu, tasarımınıza ulaşmanın ilk adımıdır. Çalışmak için boş bir alana sahip yeni bir şematik pencere belirir. Burada seçtiğiniz tasarım için şemalar çizebilirsiniz.
4.2 Bir şema tasarlama
Şematik bir düzenleyici ile PCB için şemanızı tasarlayabileceksiniz. Daha sonra şemanıza bileşenler eklemeniz gerekir. Bu, araç çubuğundan bir seçenek ekleyerek yapabilirsiniz. Bunu yaptığınızda, yeni bir pencere belirir.
Daha sonra şemanıza eklemek için seçebileceğiniz yeni bileşenlerle bir pencere açılır. IC‘yi doğrudan eklemek yerine, Op-Amp, 8 pimli DIP gibi bir bileşen eklemeyi seçebilirsiniz
Bu durumda 8 pimli bir DIP olan bileşeni seçtikten sonra, şimdi tamam’a tıklayabilir ve bileşeni şematik sayfaya yerleştirebilirsiniz. Bileşeni konumlandırmak için sayfaya bir kez ve döndürmek için isteğe bağlı bir sağ tıklama yapacaksınız.
Bundan sonra, etc. tuşuna tıklayabilirsiniz, böylece bileşen seçim penceresine geri dönebilirsiniz. Devreyi tamamlamak için aşağıdakileri içeren diğer bileşenleri eklemeniz gerekir:
- Çeyrek watt direnç
- Küçük elektrik zili
- Kare tipi POT
- Elektronik direnc
- İki pimli vida ucu
- Tedarik kitaplığından +5 ve GND sembolleri.
Tüm bileşenleri bir araya getirdikten sonra, onları yeniden adlandırmanız ve değerlerini belirtmeniz gerekir. Bunları kolayca anlaşılabilecek şekilde adlandırmanız gerekir.
Aşağıdaki yöntem, bağlantıları yapmak için yan araç çubuğundan net seçeneğini kullanıyor. Tüm bağlantıları yaptıktan sonra, son şema aşağıdaki gibi görünür:
Şematik ile işiniz bittikten sonra, PCB düzenini tasarlamaya devam edebilirsiniz. Bunu PCB düzen düzenleyicisini kullanarak yapacaksınız.
4.3 PCB Gerber Dosyaları Oluşturma
Gerber dosyaları, Baskılı Devre Kartları (PCB) tarafından kullanılan standart dosyalardır. PCB görüntülerini açıklarlar ve genellikle bir .rar veya .zip arşivinin içindedirler. Gerber dosyaları üretim sürecinde kullanılır.
PCB’lerin üretiminde Gerber dosyalarının RS-27 4x formatında olması gerekir ve aşağıdakiler gibi bazı popüler programlar kullanılarak oluşturulabilir:
- Dip trace.
- Eagle.
- Circuit maker.
- Proteus.
- KiCad.
- Design Spark.
- PCBE.
Buradaki ana odak noktamız kartal PCB yazılımıdır ve bu nedenle, bu özel programı kullanarak Gerber dosyalarını nasıl oluşturabileceğinizi inceleyeceğiz.
Bunu https://www.wellpcb.com/news/combining-multiple-eagle-pcbs-one.html adresinden öğrenebilirsiniz.
Eagle’da dosya oluşturma süreci oldukça doğrudan ve basittir. Bu, çok fazla koşuşturma gerektirmeyen ve sonuna kadar takip edilmesi kolay olan basit bir süreçtir. Diğer tasarım yazılımı, eagle ile karşılaştırıldığında kullanımı biraz daha zor olabilir.
Bu süreçte tasarımınızı açın ve burada CAM işlemcisini daha da ileri götüren CAM simgesini bulacaksınız. Yeni pencerede, panolarınız için doğru CAM dosyasını bulabileceğiniz dosya-açık-iş seçeneğine giderek CAM dosyasını açmanız gerekir.
Çekirdek CAM dosyasını kullandığınızdan emin olmalısınız. Ardından, siparişinizi onaylamadan hemen önce online olarak Gerber görüntüleyiciyi kullanarak kontrol etmelisiniz.
Sonuç
Eagle PCB yazılımı, bu nedenle, Baskılı Devre Kartları üretilmeden önce tasarlamak için kullanabileceğiniz en iyi programdır. Yukarıdakiler, tüm sürecin nasıl gerçekleştirileceğine dair bir rehberdi ve herhangi bir soru ve sorun olması durumunda, aşağıdaki yollardan bizimle iletişime geçebilirsiniz:
