Düz Esnek Kablo (Flat Flexible Cable) Çözümleri

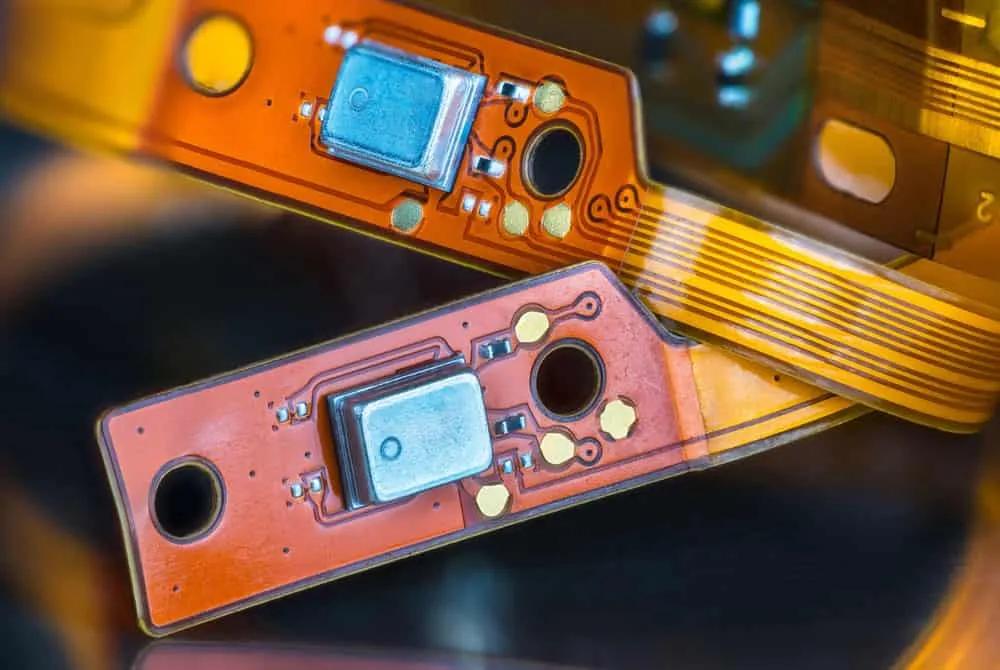

FFC Kablo Montajı

Name: FFC Kablo Montajı
Brand: WellPCB
SKU: SERVICE-FFC-CABLE
Availability: InStock

Yüksek yoğunluklu elektronik bağlantılar için özel FFC (Flat Flexible Cable) kablo montajı. Dizüstü bilgisayar, yazıcı, otomotiv ekran, medikal cihaz ve endüstriyel otomasyon uygulamalarında kompakt, hafif ve güvenilir sinyal iletimi. ZIF/LIF konnektör uyumlu, 0.5mm - 2.54mm pitch aralığında üretim.

24 Saat Prototip

ISO Sertifikalı

15+ Yıl Deneyim

%99.8 Kalite Oranı

ÜCRETSİZ TEKLİF AL WhatsApp

Hızlı Üretim

2 saat teklif, 24 saat prototip

Özellikler

FFC Kablo Montajı Avantajları

0.5mm, 0.8mm, 1.0mm, 1.25mm ve 2.54mm pitch seçenekleri

ZIF (Zero Insertion Force) ve LIF (Low Insertion Force) konnektör uyumlu

Tek taraflı ve çift taraflı iletken yapı

EMI kalkan katmanı ile korumalı FFC tasarımları

Özel uzunluk, genişlik ve pin sayısı konfigürasyonu

Yüksek sıcaklık dayanımlı polyester ve polyimide malzeme

Otomatik laminasyon ve hassas kesim üretimi

Stiffener (güçlendirme plakası) uygulama seçeneği

Altın, gümüş ve kalay kaplama iletken seçenekleri

UL 758, UL 2651 ve IPC/WHMA-A-620 sertifikalı üretim

Prototipten seri üretime esnek üretim kapasitesi

%100 elektriksel süreklilik ve izolasyon testi

Teknik Özellikler

Pitch Aralığı0.5mm - 2.54mm

Pin Sayısı4 - 80+ pin

İletken MalzemeBakır folyo (RA/ED), 35μm

İzolasyon MalzemesiPET (Polyester) / PI (Polyimide)

Toplam Kalınlık0.10mm - 0.30mm

Çalışma Sıcaklığı-40°C ~ +105°C (PET), -40°C ~ +150°C (PI)

Voltaj Dayanımı300V - 600V DC

İzolasyon Direnci≥100 MΩ

Bükülme Ömrü>10.000 döngü (statik), >1M döngü (dinamik PI)

Konnektör TipiZIF, LIF, Non-ZIF, Özel

Kalkan SeçeneğiBakır örgü, Alüminyum folyo, Kombo

SertifikalarUL 758, UL 2651, RoHS, REACH, IPC/WHMA-A-620

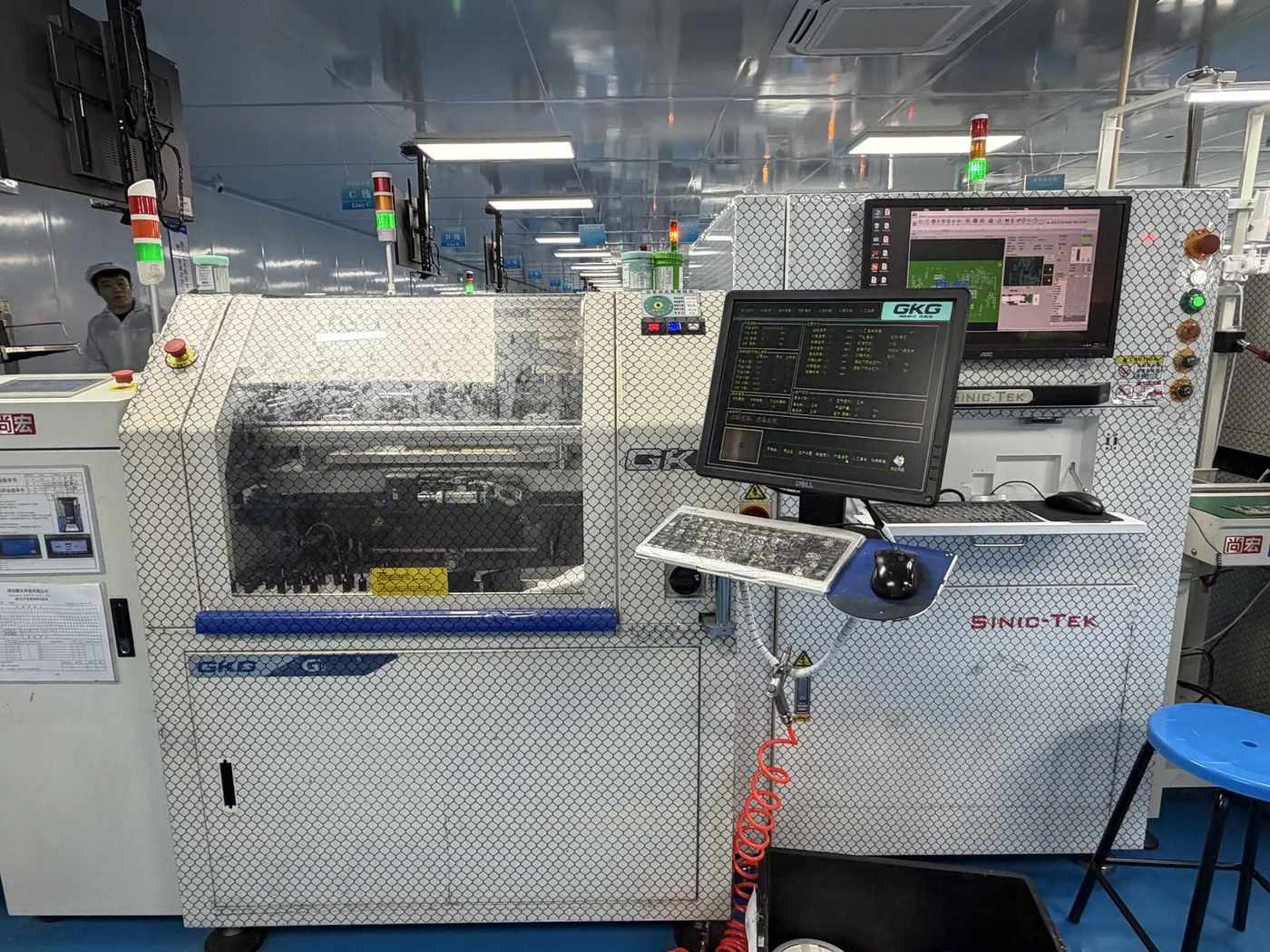

Üretim Süreci

Tasarım ve Mühendislik Analizi

Müşteri gereksinimlerine göre pin sayısı, pitch, uzunluk ve malzeme seçimi. DFM analizi ile üretilebilirlik optimizasyonu ve konnektör uyumluluk doğrulaması

Bakır Folyo İşleme ve Laminasyon

Hassas bakır folyo kesim, PET veya PI izolasyon filmi laminasyonu, sıcak pres ile katman yapıştırma ve kalınlık kontrolü

İletken Yol Oluşturma ve Kesim

Fotolitografi veya lazer ile iletken yol deseni oluşturma, otomatik şekil kesim ve kontakt bölgesi yüzey kaplama (altın/kalay)

Konnektör Montajı ve Stiffener

ZIF/LIF konnektör uç terminasyonu, gerektiğinde polyimide veya FR4 stiffener yapıştırma, EMI kalkan katmanı ekleme

Test, Kalite Kontrol ve Paketleme

%100 elektriksel süreklilik testi, izolasyon direnci ölçümü, bükülme testi, görsel muayene ve ESD korumalı paketleme

Uygulama Alanları

Dizüstü Bilgisayar LCD/OLED Ekran BağlantılarıYazıcı ve Tarayıcı Baskı Kafası KablolarıOtomotiv Gösterge Paneli ve Infotainment EkranlarıMedikal Görüntüleme ve Ultrason CihazlarıEndüstriyel HMI ve PLC Panel BağlantılarıTüketici Elektroniği (Tablet, Kamera, Oyun Konsolu)LED Ekran Modülleri ve Dijital TabelaRobotik ve Otomasyon SistemleriGüvenlik Kamera ve DVR/NVR SistemleriHavacılık Aviyonik Ekran BağlantılarıBeyaz Eşya Kontrol PanelleriEV Batarya Yönetim Sistemi (BMS) Bağlantıları
