Bir 01005’i bir kez dizmek demodur; her gün dizmek yetenektir. Shenzhen SMT hattımız, imperial 01005 bileşenleri ve PoP istiflerini kararlı seri üretimde işler — bu sayfa da stok görsel yerine gerçek mikroskop, X-Ray ve besleyici kanıtlarını gösterir.

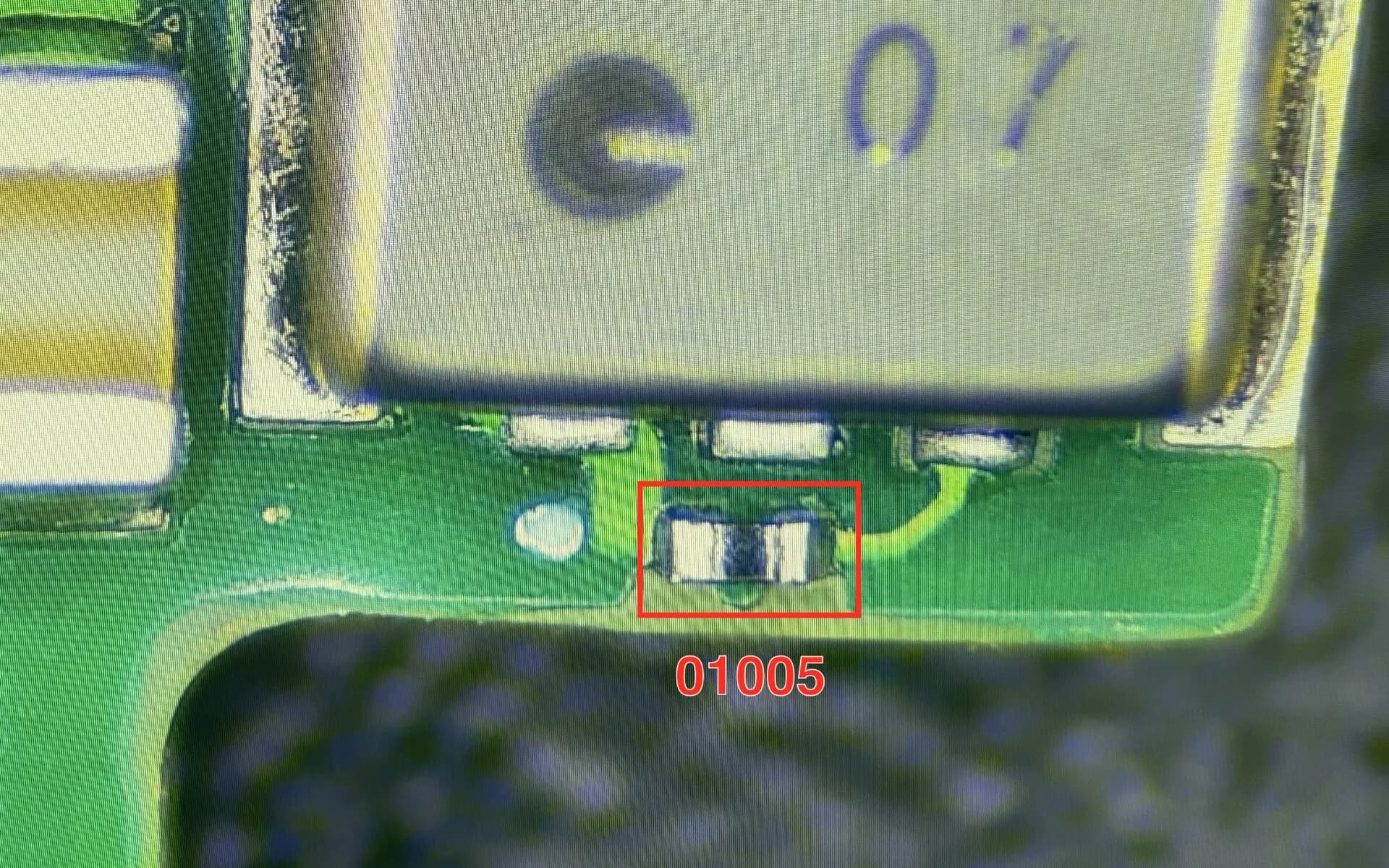

Üretim kartına dizilip reflow edilmiş bir 01005 çip (kırmızı kutu) — Shenzhen hattımızda çekildi, Temmuz 2026.
Yüksek yoğunluklu montaj tek bir makine ayarı değil, bir zincirdir: DFM incelemesinden geçen pad ve pasta tasarımı, 4 mm bandı hatasız sunabilen besleyiciler, 0,4 mm’lik parçaya yetecek dizgi hassasiyeti, sonucu gerçekten görebilen bir inceleme kademesi ve sapmayı hurdaya dönüşmeden yakalayan izlenebilirlik. Aşağıdaki her madde, bugün sahada çalışan bir prosestir.
Imperial 01005 çipler (~0,4 × 0,2 mm), YAMAHA YSM20R-2 ve YSM10 makinelerinde her gün diziliyor — laboratuvar denemesi değil, DFM incelemesi sonrası çalışan bir üretim prosesi.

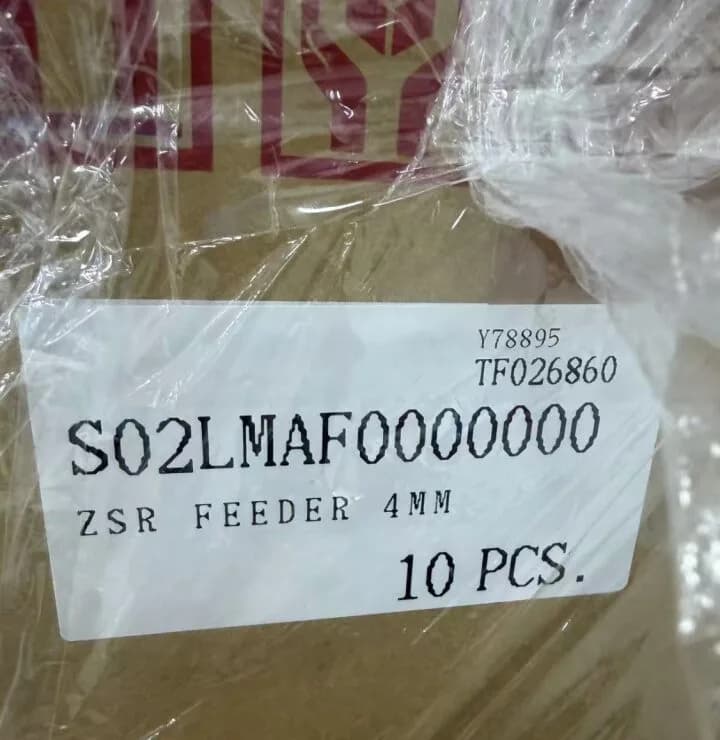

4 mm bant için ayrılmış orijinal ZSR besleyiciler, 01005 beslemesini üretim hızında kararlı tutar. Standart SMT hatlarının çoğu bu bant formatı için donanımlı değildir.
Lehim pastasına daldırma (dipping) prosesi; üst/alt paket hizalama, warpage kontrolü ve istiflenmiş bağlantıların X-Ray doğrulaması — kararlı seri üretimde.

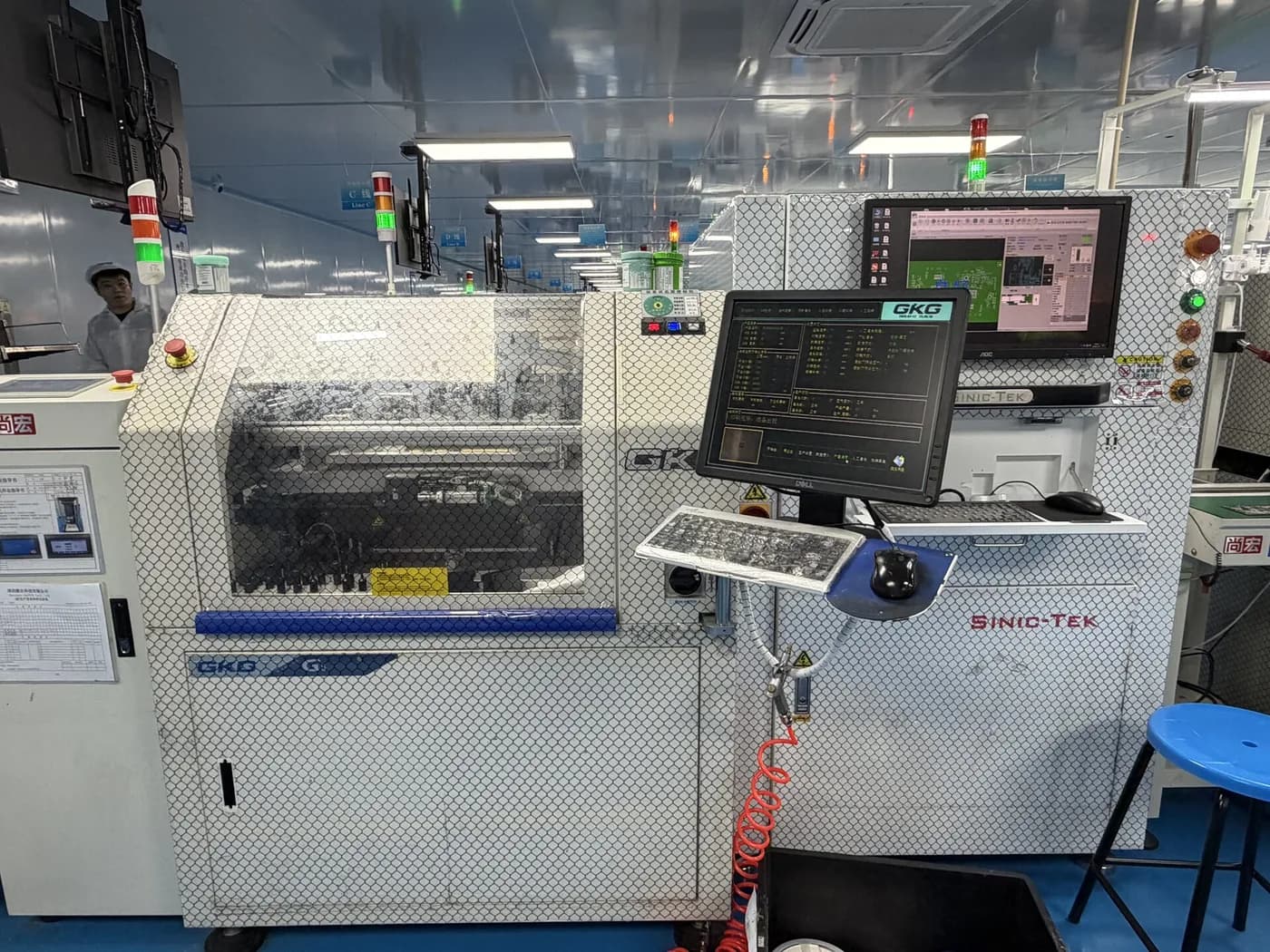

Sinic-Tek A510D 3D AOI, AI destekli kusur tanımayla sonuçları gerçek zamanlı olarak MES sistemine aktarır; anomali tespit edilen kartlar sevk edilmeden hatta durdurulur.
Dört azot atmosferli fırın; otomotiv, medikal, endüstriyel ve yeni enerji projelerinde ıslatma kalitesinin ve proses penceresinin kritik olduğu montajlara hizmet eder.
Hat üzerinde (on-line) ölçüm — makine kataloğundan değil, kendi üretim sahamızdan gelen bir değer.
Tüm görseller Temmuz 2026’da Shenzhen SMT hattımızda, üretim kartları üzerinde çekilmiştir.
| En küçük bileşen | 01005 imperial (~0,4 × 0,2 mm), DFM incelemesi sonrası kararlı seri üretim |
| Dizgi ekipmanı | YAMAHA YSM20R-2 yüksek hız ve YSM10 yüksek hassasiyet platformları; 11 SMT hattında toplam 26 dizgi makinesi |
| 01005 besleme | 4 mm bant için 10 adet orijinal YAMAHA ZSR besleyici |
| PoP prosesi | Lehim pastasına daldırma, warpage kontrolü, X-Ray bağlantı doğrulaması — kararlı üretimde |
| İnceleme | Uygulanabilir SMT montajlarında 3D SPI ve 3D AOI (AI destekli, MES bağlantılı); gizli bağlantılar için hedefli X-Ray |
| Reflow | 6 reflow fırını; 4 tanesi azot atmosferli, O₂ 500–2.500 ppm aralığında kontrollü |
| Ölçülen koplanarite | Bacak başına ±0,03 mm, hat üzerinde ölçüm |
| Fabrika | Shenzhen’de dört katta 9.600 m² · 150 kişilik ekip · günde 20 milyon dizgi noktasına kadar kapasite |
| Kalite sistemi | IATF 16949, ISO 9001, ISO 13485, ISO 14001 — Shenzhen üretim tüzel kişiliği adına sertifikalı |
Mühendislik ekibi; 01005 pad desenlerini, pasta açıklıklarını, bileşen aralıklarını ve PoP istif verisini üretim kabul edilmeden önce inceler. Yoğunluk kaynaklı sorunlar hatta değil, kağıt üzerinde yakalanır.
01005 makaraları, ayrılmış 4 mm ZSR besleyicilere yüklenir; dizgi programı MES hata önleme kontrolleriyle BOM ve XY verisine karşı doğrulanır.
Yüksek yoğunluklu kartlar; 3D SPI kontrollü pasta baskısı, YAMAHA dizgi, belirtildiğinde azot atmosferli reflow ve AI destekli 3D AOI adımlarından geçer — her kart seri barkoduyla izlenir.

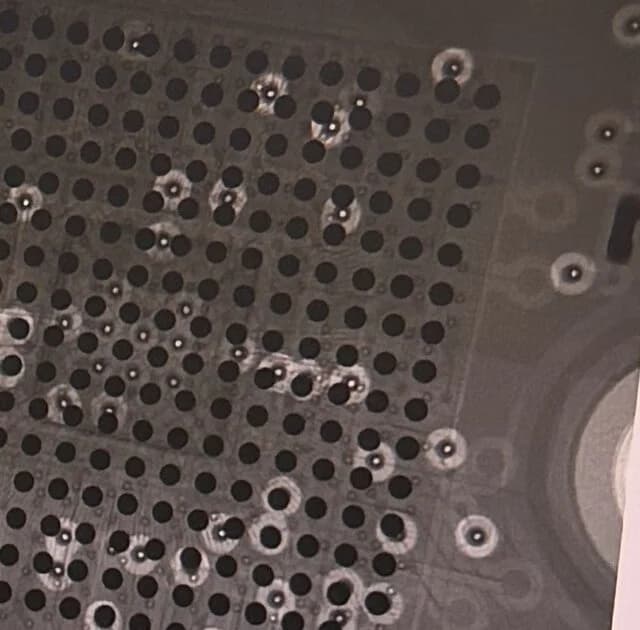

BGA, QFN ve PoP istiflerindeki gizli bağlantılar, kontrol planına göre X-Ray örneklemesiyle doğrulanır; inceleme verisi sevkiyat öncesinde MES üzerinde kart kaydına kilitlenir.
Yüksek yoğunluklu montajla birlikte değerlendirebileceğiniz hizmetler.
Aşırı yoğunluk yerine genel SMT proses kontrolü gerektiren projeler için.
Detaylı BilgiAna risk BGA rework, reballing veya ince pitch BGA proses kontrolü olduğunda.
Detaylı BilgiGizli lehim bağlantılarının montaj programlarımızda nasıl doğrulandığını görmek için.
Detaylı Bilgi01005 dizgi ve PoP montajı hakkında en sık gelen sorular.
Evet. Imperial 01005 (~0,4 × 0,2 mm), YAMAHA YSM20R-2 ve YSM10 makinelerinde, 4 mm bant için ayrılmış 10 adet orijinal ZSR besleyiciyle kararlı seri üretimde çalışır. Bu sayfadaki mikroskop ve kart üzeri fotoğraflar, Temmuz 2026’da kendi Shenzhen hattımızda üretim kartlarından çekilmiştir.

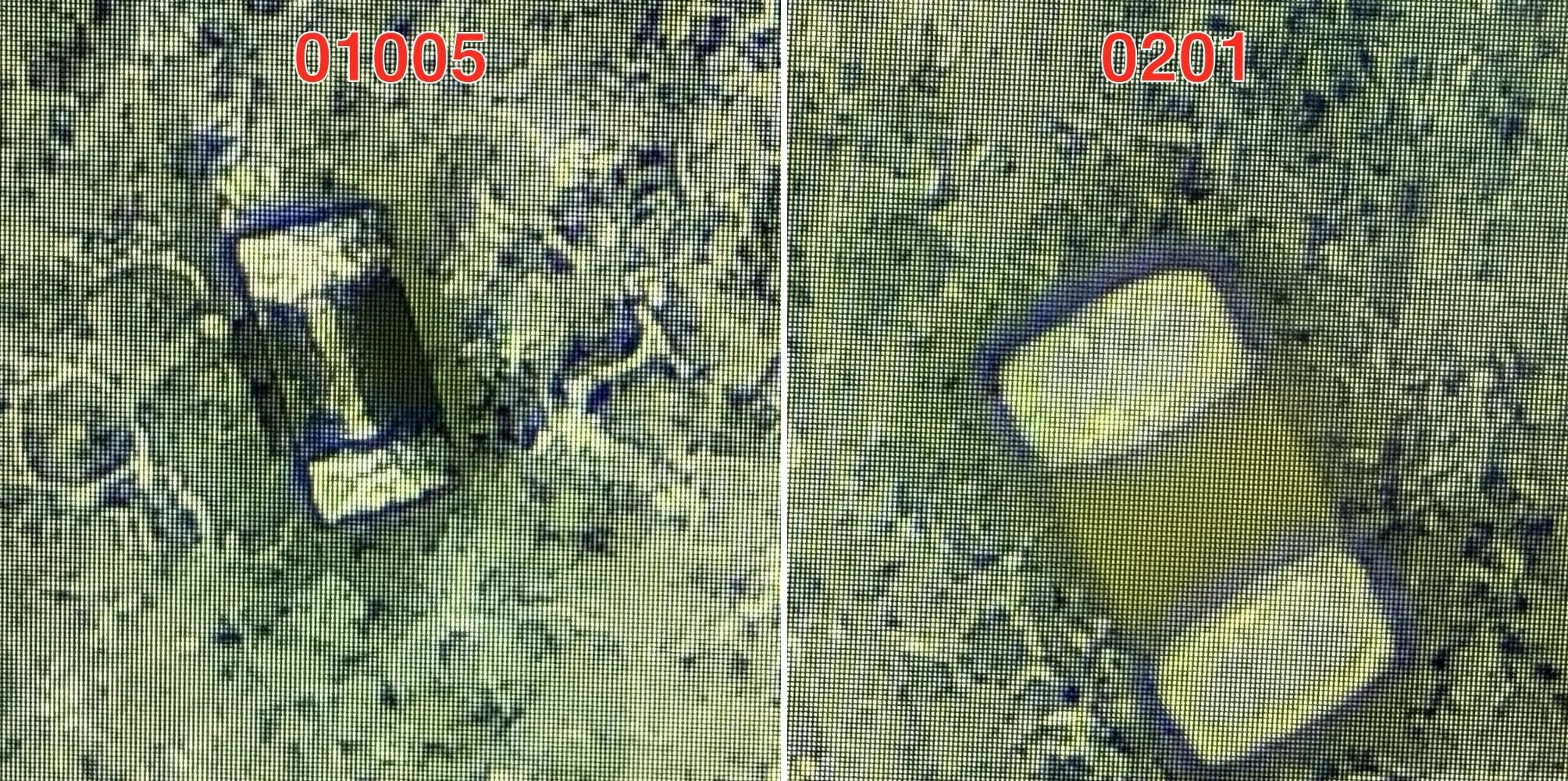

Aynı fiziksel boyutun iki farklı birim sistemindeki adlarıdır: 01005 imperial yaklaşık 0,4 × 0,2 mm’dir ve metrik sistemde 0402 olarak anılır. Karışıklık, imperial 0402’nin farklı ve daha büyük bir parça (~1,0 × 0,5 mm) olmasından doğar. Hangi boyutun kastedildiğini her yüksek yoğunluklu üretim öncesinde DFM incelemesinde teyit ederiz.
PoP prosesimiz; lehim pastasına daldırma, üst/alt paket hizalama ve warpage kontrolü kullanır. Alt paketin bağlantıları optik incelemeye kapalı olduğu için istiflenmiş bağlantılar X-Ray ile doğrulanır. Proses yalnız numune kabiliyeti değil, kararlı üretimde çalışan bir akıştır.
Sinic-Tek A510D, 3D ölçümün üzerine AI destekli kusur tanıma uygular ve sonuçlarını gerçek zamanlı olarak MES’e aktarır. Anomali tespit edildiğinde ilgili kartlar sistemde kilitlenir ve bir sonraki istasyona ilerleyemez — inceleme bir rapor değil, bir kalite kapısı olarak çalışır.
Otomotiv, medikal, endüstriyel ve yeni enerji projelerindeki montajlar tipik olarak azot atmosferli reflow şartı koyar. Dört azot fırınımız oksijeni 500–2.500 ppm aralığında kontrol eder; bu, yoğun ve proses açısından kritik kartlarda ıslatmayı iyileştirir ve proses penceresini genişletir.
Gerber veya ODB++, BOM, XY (pick-and-place) verisi ve montaj çizimini göndermeniz yeterlidir. PoP içeriği için üst ve alt paketlerin istif verisini de ekleyin. Mühendislik önce yüksek yoğunluklu içerikte DFM incelemesi yapar; teklif, incelenen kapsama göre verilir.
